       1、 測試時間、地點、人員

測試時間：2012年5月25日；

測試地點：比澤爾制冷技術（中國）有限公司；

測試人員：陳梓君 劉鈞 趙力；

        2、測試目的及原因

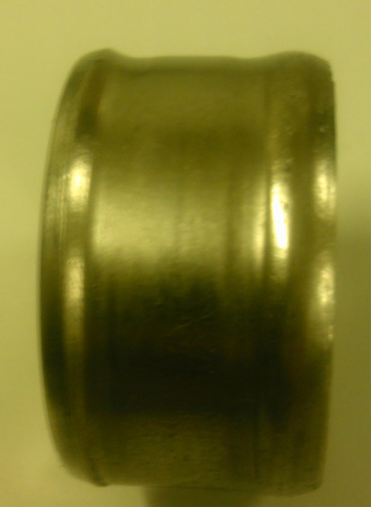

                       比澤爾這批次壓縮機，電機后軸承損壞率非常大，如下面兩個軸承內圈，還有方向性的靠近外側的磨損多。希望通過振動測試分析故障可能的成因。

3、 測試對象

螺桿壓縮機CSH8561-125-40P。

額定轉速2900轉/分鐘，電壓：392.85V，功率：184KW，電流:296A.

螺桿輸入端齒數5  輸出端6 軸承型號 SKF 2206EC 167 h 此軸承經常損壞 ;2311EC 231h；2309ec 189h

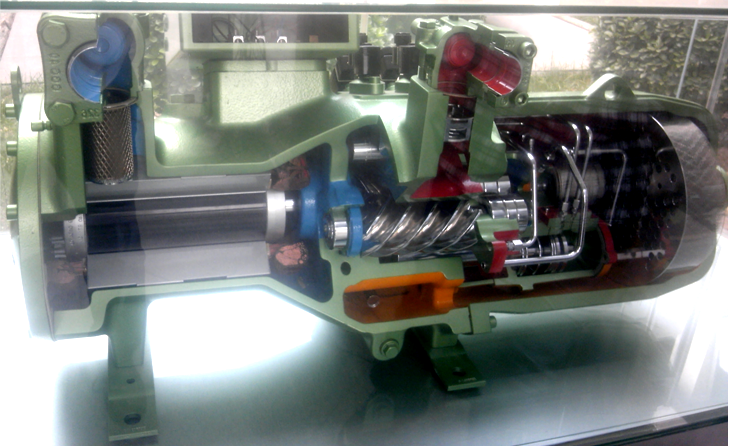

圖1 現場設備照片

4、 測試工具

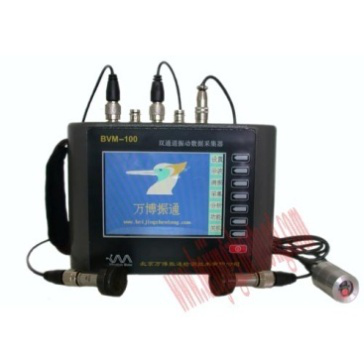

        北京萬博振通檢測技術有限公司自產的雙通道振動數據采集器

5、結果分析：

由于每個測點都能明顯測到嚙合頻率的2倍頻 不是最高就是第二高的振動峰值。 也伴有嚙合高次諧波頻率。我們認為是 主動螺桿偏離中心造成的 形成嚙合偏載。

由于此結構  所以電機端后軸承受力大。嚙合時刻水平前后兩次振動，出現二倍頻。

檢查主動螺桿偏離量，注意軸承間隙，控制型位公差 裝配公差，控制軸徑向跳動量。

                                                                                                           北京萬博振通檢測技術有限公司

                                                                                                                                                        2012年5月25日

報告下載：

北京比澤爾壓縮機振動測試報告.pdf
