BVM-VT系列小型振動臺作者：北京萬博振通發布時間：2019-12-11 已訪問：724 次

標準振源信號輸出。用于現場信號的修正標定。

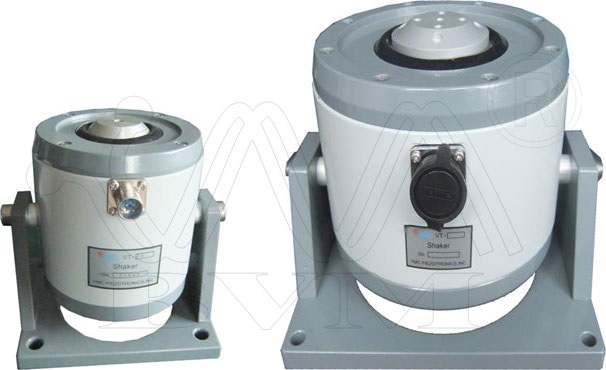

BVM-VT系列小型振動臺

1、簡介：
BVM-VT系列小型電動式振動臺采用稀土釹鐵硼永磁材料；具有體積小、重量輕、頻率范圍寬、結構合理、可靠性高的特點；可用于大中型儀表零件的環境振動、疲勞試驗、中小型結構測定動態響應、共振頻率和機械阻抗的測試、模態試驗等。也可作為小型振動臺，對傳感器進行校準、標定和測試用。

2、型號系列：

型號	VT-20	VT-50	VT-150	VT-300	VT-500	VT-1000
最大激振力（N）	≥20	≥50	≥150	≥300	≥500	≥1000
最大振幅	± 4	± 5	± 7.5	± 7.5	± 12.5	± 12.5
最大峰值加速度	20	20	40	45	45	45
最大輸入電流(Arms)	≤2.5	≤6	≤12	≤12	≤25	≤30
頻率范圍 (Hz)	20～10k	10～9k	10～5k	10～5k	5～2k	5～2k
動圈直流電阻	2Ω	0.9Ω	0.8Ω	0.7Ω	0.7Ω	0.7Ω
可動部件質量 (Kg)	0.1	0.25	0.45	0.54	1.1	2.2
外形尺寸	Φ96×132（H）	Φ138×165(H)	Φ180×175(H)	Φ180×200(H)	Φ220×260(H)	Φ240×350(H)
安裝孔尺寸	105×80 /4-Φ9	150×120 /4-Φ10	200×160 /4-Φ10	200×160 /4-Φ10	240×190 /4-Φ11	240×200 /4-Φ10
重量（Kg）	2.5	8.1	19	19	33	62
輸出/連接方式	臺面Φ26/ M5	臺面Φ30/ M5	臺面Φ40/ M5	臺面Φ50/ M5	臺面Φ170/ M5	臺面Φ80/ M5
推薦配套功放	100W	100W/200W	200W/500W	500W/500W	800W	1500W

備注：可以定制更大推力（不高于2000N）的模態激振器及小型振動臺；另可提供用戶的特殊應用場合定制各種作動器，適合振動控制的需要。
