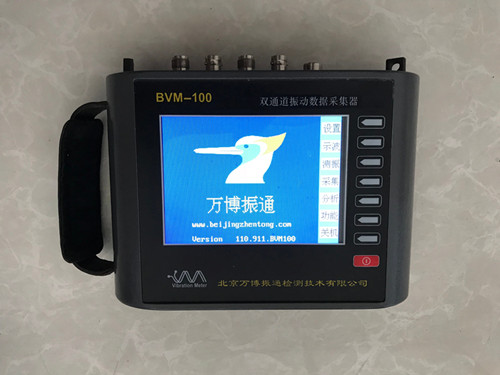

BVM-100-2S超低頻雙通道振動數據采集器作者：北京萬博振通發布時間：2019-12-11 已訪問：616 次

可同時進行振動和噪聲測試，可配超低頻傳感器，進行超低頻測試；全新設計；界面直觀易操作；參數動態顯示；高精度；質量可靠穩定；用戶口碑極好；可用于各種旋轉機械設備或者建筑結構以及環境測試。

1、簡介：
為機械設備的故障診斷而設計的分析儀。它可以在現場對機器設備（包括軸承、齒輪）作分析和診斷。可多參數測量：振動、噪聲、溫度、電壓電流等（需配其他傳感器）。另一方面還可以將各種反映機器狀態的信息上傳到微機數據庫中作存儲，進一步診斷及趨勢分析。還可用于大型旋轉機械的軸心軌跡分析和起停車分析。

2、主要特點：

? 5寸彩色液晶大屏幕（分辨率320*240），漢字顯示，操作方便

? 全新設計，測試分析快速，圖線清晰

? 真正雙通道同步采集

? 多參數測量：振動、噪聲、溫度、電壓電流等（需配其他傳感器）

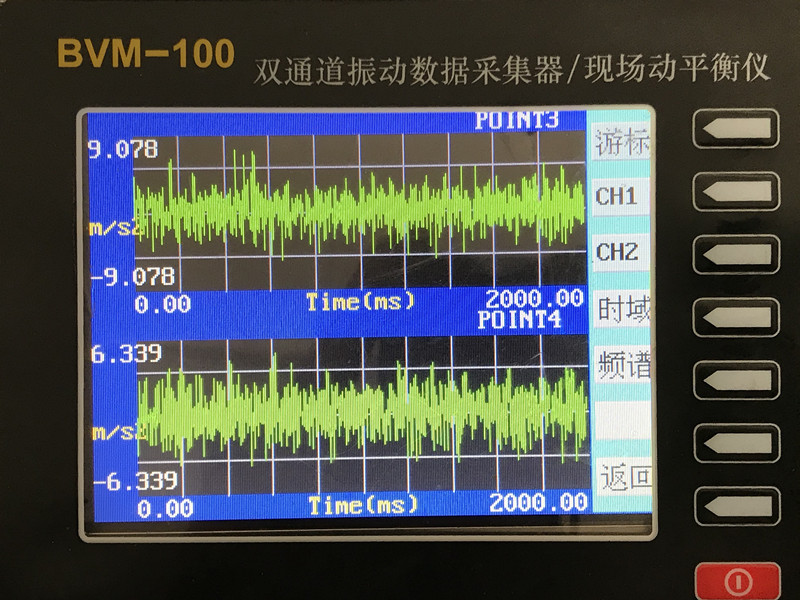

? 雙通道快速振值、波形及參數動態顯示

? 多參數現場采集和存儲（加速度、速度、位移、轉速等），可作為點檢儀使用

? USB標準串口通信接口，方便與計算機的通信

? 在windows平臺下運行的管理軟件（可另配分析故障的專家系統）

? 可配超低頻振動傳感器，做超低頻振動測試

3、性能描述：

? 超大存儲空間，可存貯/回放1024點雙通道數據，記錄200組

? 超強故障信號捕捉能力，最高采集速率1MHz

? 16位AD采樣

? 高精度，動態范圍達到144dB

? 現場快速頻譜400線分析，也可選12800線或25600線分析，分析診斷功能強

? 轉速測量、噪聲測量、相位測量、相位診斷

? 傳遞函數、靜態激勵測試部件固有頻率

? 多種振動波形和頻譜圖形顯示方式，游標讀數，自動譜峰列表

? 存儲多組振值數據和可變點數振動波形

? 多種觸發方式，測試更靈活

? 起停車分析（波特圖）

? 雙通道軸心軌跡（李薩育圖）

4、主要技術指標：

? 采樣頻率：每通道最高1MHz（雙通道同步）

? 動態范圍： 96+48dB （16位A/D，250倍放大）

? 轉速測量范圍： 0.01～400,000 轉/分

? 程控增益： 0.25～250倍

? 自動量程選擇

? 振動測量和頻譜分析的最大量程/最高分辨率：

加速度峰值 250 m/s² 0.001 m/s²

速度有效值 200 mm/s 0.01 mm/s
位移峰峰值 5000 μm 0.01 μm

電壓有效值 10 V 0.01 mV

? 振動測量精度： 5 %

? 多種傳感器：速度、電渦流、壓電加速度等

? 10階線性相位抗混濾波

? 包絡解調： 15kHz以上高頻加速度經檢波和低通濾波處理

? 可充鋰電池供電，連續工作8小時以上

? 體積小（190*150*64mm），重量輕（1500g)

5、設備清單（標準配件）：

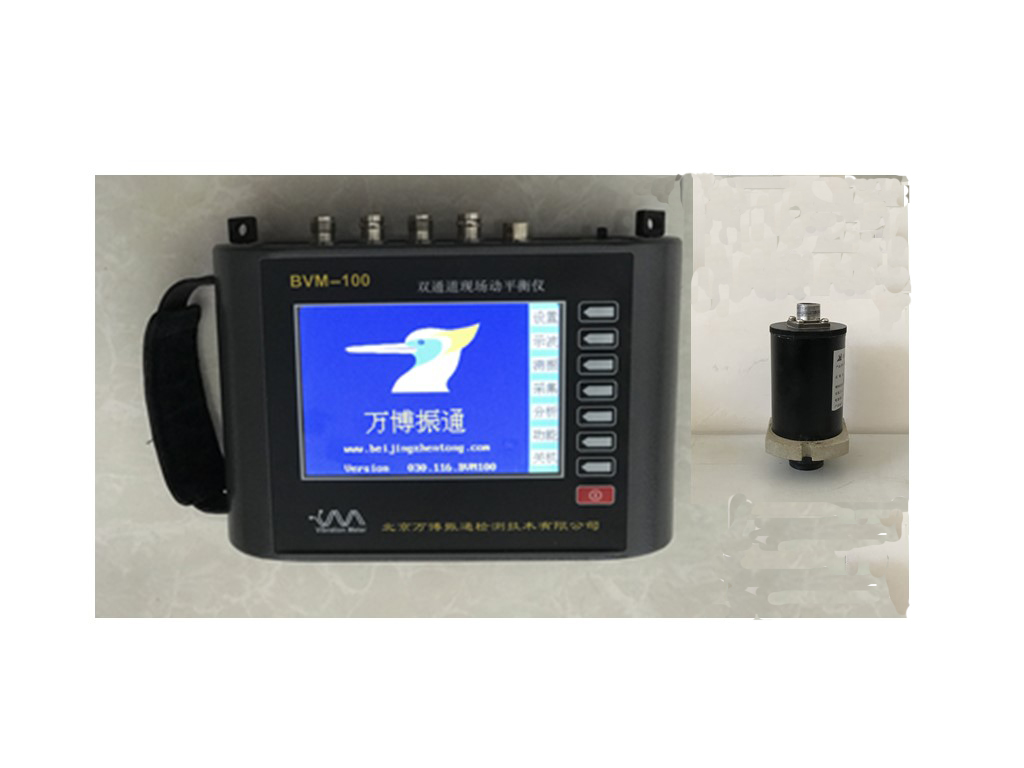

? BVM-100-2S主機

? 超低頻速度傳感器（包括磁座）兩只

? 低噪聲信號線三根

? 激光傳感器（帶線）一套

? 充電器一個

?   USB數據通訊線一條
?   探針一支
?   加密狗一只

? 反光紙
? 軟件光盤一張

? 說明書一份

? 儀表箱一個

6、超低頻振動速度傳感器：

DS型傳感器的特點：

·有效地擴展了低頻測量范圍；

·檢波器的固有頻率較高，具有高可靠性和耐沖擊性，運輸中不必鎖緊、不怕顛簸；

·零位穩定，不需調零；可遠距離輸出；

·根據需要，可以選振動速度輸出或振幅輸出，也可選兼有速度和位移兩種輸出；

·根據需要，可以選擇高靈敏度的以用于微震測量，也可以選擇靈敏度較低的以測量低頻大振幅的擺動。

DS型傳感器的技術參數：
