                                                                BVM-VT振動溫度組合變送器使用說明書

                                                                                            一、概 述

BVM-VT一體型振動變送器，融振動變送器、溫度變送器于一體。通過高精密集成電路將將速度峰值/有效值和溫度轉換為對應量程的4～20mA電流輸出；非常適用于連接到DCS、PLC及數據采集系統中等。提供最穩定的檢測電路，內置高溫沖擊保護，提供多種安裝螺紋，多種振動量程范圍，頻響特性優良，測量精度高，適用范圍廣，是風機、泵等旋轉機械振動、溫度監測的理想選擇。

                                                                二、技術規格

1.       測量范圍：振動速度有效值（mm/s）：0～20；溫度（℃）：-40～200

2.       輸出：二線制對應4~20mA；

3.       頻率響應：5-1000Hz；

4.       工作溫度：-20～80°C；

5.       測試精度：5%；

6.       輸出負載：<500W；

7.       供電：DC20～30V

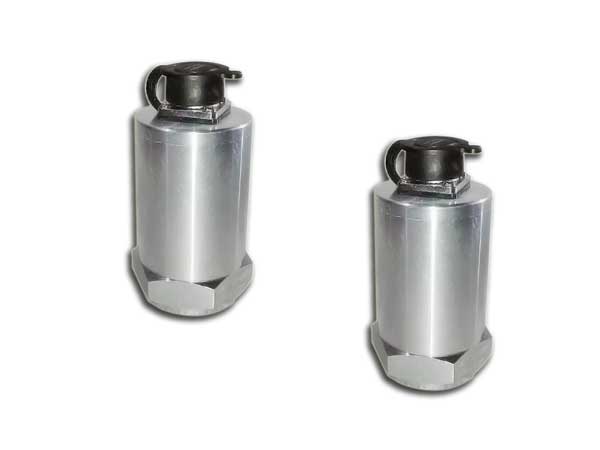

三、產品外觀

四、輸出

振動速度有效值（mm/s）與輸出電流（mA）的對應關系：

溫度（℃）與輸出電流（mA）的對應關系：

五、接線及安裝方法

圖3. 接線示意圖

接線說明：實際電纜線中，接24V的電纜線為紅色，接振動信號輸出為白色，接溫度信號輸出為綠色。

安裝說明：變送器安裝應與測振方向相同，且保持變送器底部和安裝平面接觸緊密。（安裝采用M8*1.25的頂絲固定）

六、注意事項

1.         傳感器與被測物體之間應剛性緊密接觸，安裝牢固。
